 Заголовок сообщения: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Пн янв 28, 2013 0:41 am
Заглянувший
Заглянувший
Не в сети

Зарегистрирован: Вс янв 27, 2013 23:39 pm
Сообщения: 3
Откуда: Минск
Автомобиль: газ 2410
Тахометр 2541.3813010

Применяемость:
ЗиЛ-4331, 133Г4, 5301 (12 В), КамАЗ, трактора Т-150

Технические характеристики
Диапазон показаний, об/мин: 0-3500
Напряжение питания, В: 12
Адрес входного сигнала: с вывода фазы генератора
Передаточное отношение от коленчатого вала к генератору: 2,577
Посадочный диаметр кожуха, мм: 100

Газ 2410/1988/402/БСЗ.

Спасибо.


Вложения:
default.jpeg [ 6.52 КБ | Просмотров: 4682 ]
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Пн янв 28, 2013 10:18 am
Заслуженный участник форума
Заслуженный участник форума
Аватара пользователя
Не в сети

Зарегистрирован: Сб сен 04, 2010 20:38 pm
Сообщения: 5949
Откуда: Украина . Дн-ская обл . Павлоград.
Автомобиль: ГАЗ 2410 1986 г.р.
1961928 писал(а):
Адрес входного сигнала: с вывода фазы генератора
Передаточное отношение от коленчатого вала к генератору: 2,577

На 2410 будет показывать что попало.
Передаточное соотношение другое.

_________________
Моя анкета

Мысли не деньги, лишними не бывают.
К Прутков-инженер Мысль N 1


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Пн янв 28, 2013 22:19 pm
Волговод со стажем
Волговод со стажем
Аватара пользователя
Не в сети

Зарегистрирован: Вс июл 11, 2010 16:15 pm
Сообщения: 1001
Откуда: Донецк (Украина)
Автомобиль: ГАЗ 24-10
Можно подключить к трамблёру(не без рукоблудства конечно :verynice: ) и настроить на правильные показания, внутри подстроечный резистор(его регулировки может не хватить и тогда - паяльник в руки), калибровать по частоте сети 50Гц = 3000 об/мин, питания 12В девайсу достаточно.

А чем ВАЗовский не угодил? Если дизайном, то можно заменить потроха плату и подстроить частоту(если потребуется), можно и шкалу "перерисовать" до 5000 об/мин.

P.S В Горловке товарищ настраивает такой камазовский тахометр, я его удалённо направляю в нужном направлении(он с электрикой не дружит), тах запустился от переменки 12В и питалова от 12В аккумулятора. только подстроечника не хватило для регулировки, ищет, кто ему перепаяет резистор.

-- Пн янв 28, 2013 22:32 pm --

1961928 писал(а):
Газ 2410/1988/402/БСЗ.

Какой коммутатор?
Есть ли дополнительный выход для тахометра/ЭПХХ?

_________________
Журнал


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Чт янв 31, 2013 1:54 am
Заглянувший
Заглянувший
Не в сети

Зарегистрирован: Вс янв 27, 2013 23:39 pm
Сообщения: 3
Откуда: Минск
Автомобиль: газ 2410
Здравствуйте, спасибо за помощь, очень приятно, а расскажите пожалуйста по подробнее и стоит ли этим заниматься, сам не сделаю, может кто -нибудь поможет)
Можно подключить к трамблёру(не без рукоблудства конечно ) и настроить на правильные показания, внутри подстроечный резистор(его регулировки может не хватить и тогда - паяльник в руки), калибровать по частоте сети 50Гц = 3000 об/мин, питания 12В девайсу достаточно.

А чем ВАЗовский не угодил? Если дизайном, то можно заменить потроха плату и подстроить частоту(если потребуется), можно и шкалу "перерисовать" до 5000 об/мин.

P.S В Горловке товарищ настраивает такой камазовский тахометр, я его удалённо направляю в нужном направлении(он с электрикой не дружит), тах запустился от переменки 12В и питалова от 12В аккумулятора. только подстроечника не хватило для регулировки, ищет, кто ему перепаяет резистор.

-- Пн янв 28, 2013 22:32 pm --


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Чт янв 31, 2013 12:35 pm
Волговод со стажем
Волговод со стажем
Аватара пользователя
Не в сети

Зарегистрирован: Вс июл 11, 2010 16:15 pm
Сообщения: 1001
Откуда: Донецк (Украина)
Автомобиль: ГАЗ 24-10
Если самому не осилить, то лучше найти в своём городе человека, который "дружит" с электроникой, сложного там ничего нет, схема примерно у всех одинакова, может быть на "рассыпухе"(на транзисторах), или на таймере КР1006ВИ1(LM555N), но сути это не меняет, схемы и тех и других есть в сети, а специалисту и схема может не понадобиться, там десяток деталек.
Ещё вариант:
Определить, какой (с какой схемой) тахометр есть в наличии, и исходя из этого принимать решение, либо установить генератор с 3110, либо подключиться сразу на катушку зажигания.

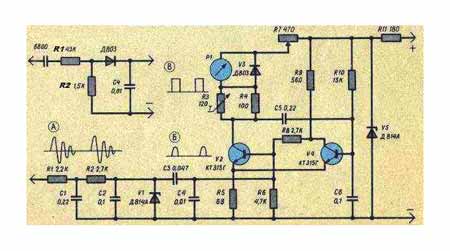

Вот варианты тахометров:
Вложение:

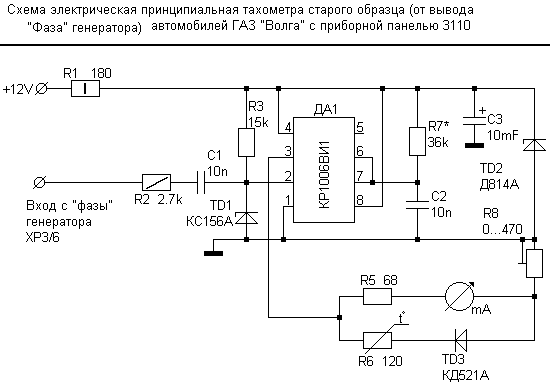

3110_G.gif [ 5.77 КБ | Просмотров: 4625 ]
Вложение:
3110_C.gif [ 7.17 КБ | Просмотров: 4625 ]
Вложение:
taxometr_vaz_2106.jpg [ 16.54 КБ | Просмотров: 4625 ]

_________________
Журнал


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Ср фев 06, 2013 19:04 pm
Интересующийся
Интересующийся
Не в сети

Зарегистрирован: Ср янв 26, 2011 18:44 pm
Сообщения: 58
Откуда: г.Макеевка Украина
Автомобиль: ГАЗ-2403 1983 г. в.
А с ваз-2106 почему-бы не взять тахометр. Там и диапазон на шкале по-моему до 8000 об/мин, и подключается к катушке. да и дизайн не такой грузовой.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Чт дек 19, 2013 20:42 pm
Интересующийся
Интересующийся
Аватара пользователя
Не в сети

Зарегистрирован: Вт окт 01, 2013 8:28 am
Сообщения: 157
Откуда: Хорватия, Россия
Автомобиль: Волга Газ 21, Волга Газ 2401, БМВ 5 Ф10, Хаммер н3
aleks0373 писал(а):
А с ваз-2106 почему-бы не взять тахометр. Там и диапазон на шкале по-моему до 8000 об/мин, и подключается к катушке. да и дизайн не такой грузовой.

Не, вот интересно ..... на нормальную по сути машинку, зачем ставить вот это чудо с какого то комбайна и ещё переделывать потому, что это чудо с комбайна ... и должно быть установлено именно на комбайне, а не на легенде отечественного автопрома ???
Вот зачем эти непонятные заботы ???
Миллион предложений и по нормальным тахометрам и по установке ..... зачем городить этот дизельный огород ? :careful:
Багажник от мотоцикла Минск приделай ещё на крышу ... тот ещё апгрейд получится. :regard:

_________________
Могём по разному и всякому ...


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Помогите пожалуйста подключить тахометр на газ 2410;
Quick link Сообщение Добавлено: Чт дек 19, 2013 22:33 pm
Волговод
Волговод
Не в сети

Зарегистрирован: Сб дек 22, 2012 18:35 pm
Сообщения: 981
Откуда: Москва
Автомобиль: Продан
Тахометр от ТАЗА подойдет чтоле? 402й, обычное контактное зажигание.
