И ещё раз про реле и дворники
- Автор
- Сообщение
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Ср янв 19, 2022 11:24 am
Константин Бутенко
Halfaxel
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Ср янв 19, 2022 19:46 pm
Константин Бутенко
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Ср янв 19, 2022 19:53 pm
Константин Бутенко
-
Не в сети
- Заслуженный участник форума
- Сообщения: 4910
- Зарегистрирован: Пт окт 05, 2007 10:54 am
- Автомобиль: ГАЗ-24, 77год. ВАЗ-1117.
- Откуда: Новочеркасск, Ростовская обл.
- Благодарил (а): 111 раз
- Поблагодарили: 233 раза
И ещё раз про реле и дворники
Сообщение СержНовоч » Ср янв 19, 2022 22:07 pm
А чем не устраивает рабочая схема , которую нарисовал Halfaxel?
ГАЗ-24, 77год, 290т.км. Без наворотов. В ожидании ремонта кузова...
СержНовоч
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Чт янв 20, 2022 10:25 am
Константин Бутенко
-
Не в сети
- Волговод со стажем
- Сообщения: 1555
- Зарегистрирован: Чт янв 19, 2012 22:29 pm
- Автомобиль: ГАЗ-2477, универсал, 1978, дизель, 5КПП.
- Откуда: Санкт-Петербург
- Благодарил (а): 33 раза
- Поблагодарили: 109 раз
И ещё раз про реле и дворники
Сообщение Halfaxel » Пт янв 21, 2022 21:24 pm
Нюанс там, собственно, только один - не хватает одного положения по сравнению с восьмёрочным переключателем, а контактов даже слишком много.
Нужно только выбрать из них три нужных.
Вот и я удивляюсь.

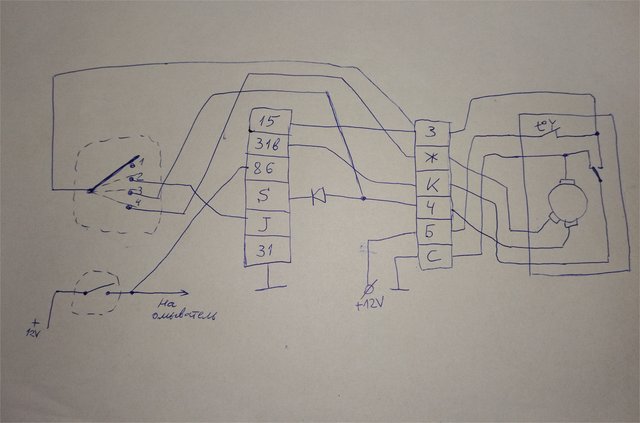

Хорошо, вот доработал схемку, надеюсь, теперь более понятно.
Итак - слева абстрактный переключатель с положениями "выключено - 1", "пауза - 2", "малая скорость - 3", "большая скорость - 4".
Под ним кнопка выключателя омывателя.
К восьмёрочным цветным проводам подрисовал моторчик.

Halfaxel
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Вт янв 25, 2022 10:37 am
Константин Бутенко
-
Не в сети
- Волговод со стажем
- Сообщения: 1555
- Зарегистрирован: Чт янв 19, 2012 22:29 pm
- Автомобиль: ГАЗ-2477, универсал, 1978, дизель, 5КПП.
- Откуда: Санкт-Петербург
- Благодарил (а): 33 раза
- Поблагодарили: 109 раз
И ещё раз про реле и дворники
Сообщение Halfaxel » Ср янв 26, 2022 1:08 am
Заодно можно собрать и кабели, от моторчика к переключателю (1 метра вполне достаточно) и от переключателя к реле паузы 723.3777-01, этот кабель можно покороче.
Реле паузы я повесил в центре торпеды рядом с реле поворотников.
Halfaxel
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Пт янв 28, 2022 18:48 pm
Константин Бутенко
-
Не в сети
- Заглянувший
- Сообщения: 28
- Зарегистрирован: Ср дек 09, 2020 18:35 pm
- Автомобиль: ГАЗ-24 1981
И ещё раз про реле и дворники
Сообщение Константин Бутенко » Вт фев 15, 2022 17:40 pm
Константин Бутенко
