Стартёр, интересная неисправность
Доброго дня всем!
Нужен совет специалистов по стартёрам.
Из истории проблемы: имею стартёр КЗАТЭ, вот такой
Несколько лет (3-4) заводил без проблем. Потом перестал. Разборка выявила почти полное исчезновение двух щёток - были стёрты почти до проводка) и странное на мой взгляд состояние коллектора - он был как бы поделён на четыре сектора, через один: два чистых блестящих, два окислившихся, тёмных. Это несколько удивило, но подумал, что за несколько лет могло быть всё, что угодно. В общем, заменил две щётки, почистил коллектор и собрал обратно. Ездил во время ремонта и после с родным огромным монстром.
Этим летом монстр достал меня своим скрежетом при, прямо скажем, посредственной отдаче, и поставил отремонтированный стартёр обратно. Прошло три месяца, резко стал медленно крутить (ухудшение возникло буквально за 3-4 пуска двигателя). В общем, сегодня я его разобрал и по старой памяти сразу к коллектору - и вот, что я увидел:
Это не игра света и тени, это коллектор опять прикинулся эмблемой БМВ - ровно по четвертям он поделен на чистые и тёмные участки (щётки в этот раз все выглядят одинаково хорошо, но это и не удивительно - ещё бы они за три месяца стёрлись!).
Вопрос: что это с ним за хня такая и как её лечить?! Я такого просто никогда ещё не видел, хоть и довелось в юности поработать в электроцехе одной транспортной части. Пока почистил коллектор опять, снова крутит идеально, тихо и быстро, но это же опять ненадолго!
Поможи-и-ите, люди добрые!
Нужен совет специалистов по стартёрам.
Из истории проблемы: имею стартёр КЗАТЭ, вот такой
Несколько лет (3-4) заводил без проблем. Потом перестал. Разборка выявила почти полное исчезновение двух щёток - были стёрты почти до проводка) и странное на мой взгляд состояние коллектора - он был как бы поделён на четыре сектора, через один: два чистых блестящих, два окислившихся, тёмных. Это несколько удивило, но подумал, что за несколько лет могло быть всё, что угодно. В общем, заменил две щётки, почистил коллектор и собрал обратно. Ездил во время ремонта и после с родным огромным монстром.
Этим летом монстр достал меня своим скрежетом при, прямо скажем, посредственной отдаче, и поставил отремонтированный стартёр обратно. Прошло три месяца, резко стал медленно крутить (ухудшение возникло буквально за 3-4 пуска двигателя). В общем, сегодня я его разобрал и по старой памяти сразу к коллектору - и вот, что я увидел:
Это не игра света и тени, это коллектор опять прикинулся эмблемой БМВ - ровно по четвертям он поделен на чистые и тёмные участки (щётки в этот раз все выглядят одинаково хорошо, но это и не удивительно - ещё бы они за три месяца стёрлись!).
Вопрос: что это с ним за хня такая и как её лечить?! Я такого просто никогда ещё не видел, хоть и довелось в юности поработать в электроцехе одной транспортной части. Пока почистил коллектор опять, снова крутит идеально, тихо и быстро, но это же опять ненадолго!
Поможи-и-ите, люди добрые!
_________________
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
-
Не в сети
- Освоившийся
- Сообщения: 535
- Зарегистрирован: Вс июл 13, 2014 12:59 pm
- Автомобиль: ГАЗ-31029, ГАЗ-24
- Откуда: Волгоград
- Благодарил (а): 83 раза
- Поблагодарили: 26 раз
Re: Стартёр, интересная неисправность

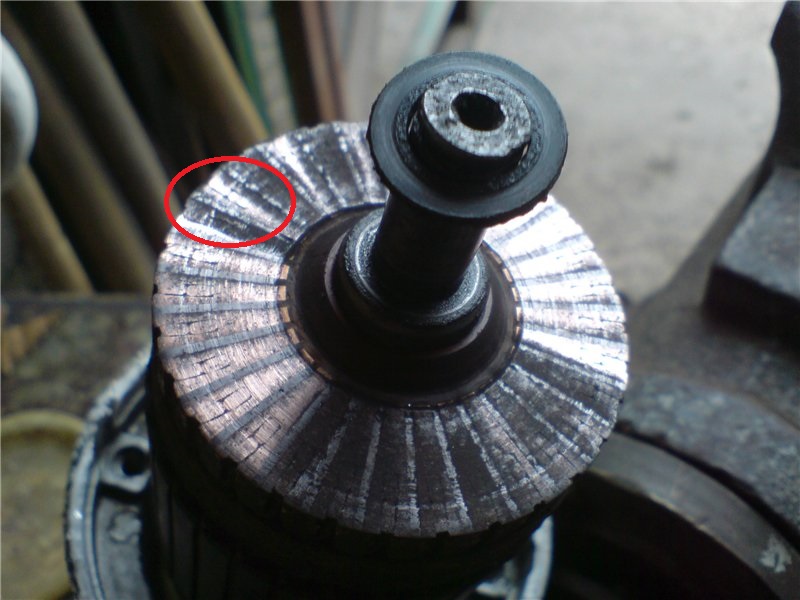

Я не специалист по стартёрам, но на фото плоскость коллектора выглядит как не совсем плоская... На буграх контакт с поверхностью хороший, а во впадинах - не очень. Или дело обстоит не совсем так?
- Вложения
-
- ae247ceac1ae.jpg (109.6 КБ) 4977 просмотров
_________________
"Bucca fissa usque ad aures, genzivis denudatis, nasoque murdridato, masca eris, et ridebis semper"
"Bucca fissa usque ad aures, genzivis denudatis, nasoque murdridato, masca eris, et ridebis semper"
-
Не в сети
- Заслуженный участник форума
- Сообщения: 3429
- Зарегистрирован: Ср апр 08, 2009 12:01 pm
- Автомобиль: ГАЗ-24 (с дополнениями)
- Откуда: Москва, Бутово
- Благодарил (а): 95 раз
- Поблагодарили: 198 раз
Re: Стартёр, интересная неисправность
philosof-88, не, это так кажется, ракурс такой. Плоскость плоская
_________________
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
-
Не в сети
- Заслуженный участник форума
- Сообщения: 2896
- Зарегистрирован: Вс окт 07, 2012 12:04 pm
- Автомобиль: Газ 31029 1995 г.в.,
- Откуда: Шиханы
- Благодарил (а): 209 раз
- Поблагодарили: 86 раз
Re: Стартёр, интересная неисправность
Если коптится так равномерно и симметрично - то, может, с обмотками байда какая приключилась? Электрики подтянутся - их послушаем :)
_________________
Каждый думает по-своему.
ГАЗ-космической кары нейтронный фугас (с) :)
Каждый думает по-своему.
ГАЗ-космической кары нейтронный фугас (с) :)
-
Не в сети
- Заслуженный участник форума
- Сообщения: 3429
- Зарегистрирован: Ср апр 08, 2009 12:01 pm
- Автомобиль: ГАЗ-24 (с дополнениями)
- Откуда: Москва, Бутово
- Благодарил (а): 95 раз
- Поблагодарили: 198 раз
Re: Стартёр, интересная неисправность
shtepsel_, ага, симметрично, что меня тоже наводит на мысли про обмотки, но эти мысли к ответу пока не приводят. Но если бы какие-то обмотки не работали - он и крутил бы фигово постоянно, а сейчас коллектор почистил - можно на стартёре ездить, крутит с невообразимой скоростью! Электрики, хелп!
_________________
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
Aнкета моего Бизона
"без кувалды и зубила, ты не слесарь - а..."
Куплю зелёные велюровые сиденья образца 3102/2410
-
Не в сети
- Интересующийся
- Сообщения: 76
- Зарегистрирован: Сб дек 21, 2013 17:40 pm
- Автомобиль: волга 3110 2001
- Откуда: тюмень
- Поблагодарили: 4 раза
Re: Стартёр, интересная неисправность

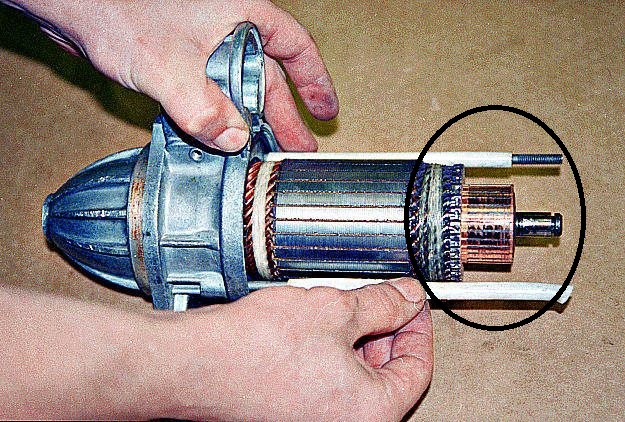

пардон но вы не ту плоскость показываете на фотоhttp://www.autoprospect.ru/gaz/3110-volga/19-6-starter.html вот на этой картинке под номером три -щетки,соответственно плоскость не торцевая, на этой может только пыль собираться и замыкать обмотку ротора,вот обведен коллектор с которым контактируют щетки
